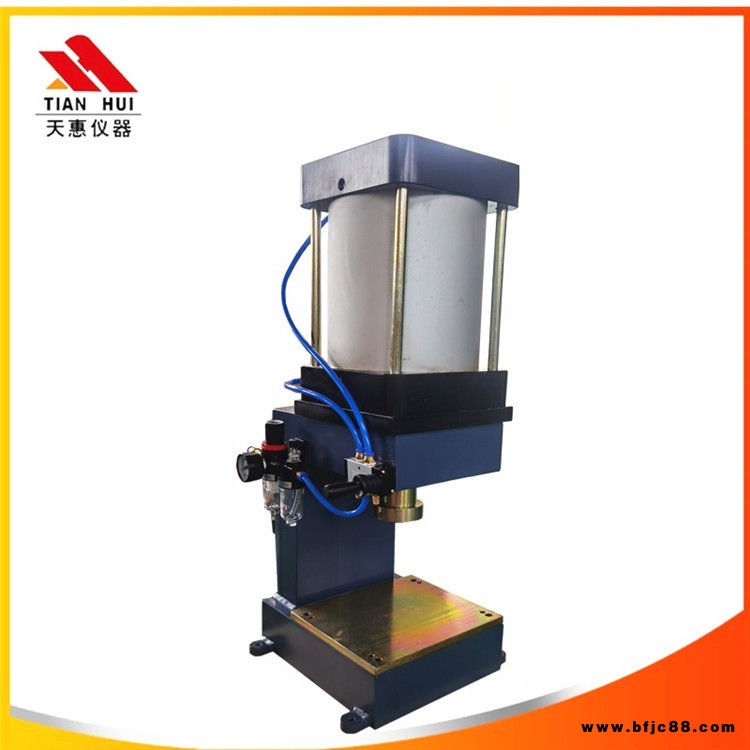

TH-7010氣動沖片機

一、用途

    本機供橡膠廠及科研單位進行拉力試驗前沖切標準橡膠試片用。對于類似材料，本機亦可沖切。

二、主要技術參數

特點及用途：該機用于將橡膠、塑膠、皮革及其他特殊材料沖切成各種標準規定的試片，供試驗時用。亦可充當小型沖床使用。

二、技術參數：

1、 zui大行程：130mm

2、 工作臺規格：220mm×170mm

3、 使用氣壓：0.4--0.6Mpa

4、外形尺寸：310mm×280mm×700mm

5、機     重：60kg

三、結構簡述

    沖片機主要由：氣缸，真空表，機座，組成。軸架，平臺。

四、使用方法

（1）在機座平臺上放一簿紙板；

（2）將試樣坯放置于紙板平面上；

（3）將切刀放在工作臺上的試樣上，使切刀刃平面與機座平臺平行；

（4）壓下裁刀即可沖切成標準試樣。

 本單位生產有按照GB/T528-92《硫化橡膠和熱塑性橡膠拉伸性能的測定》中有關規定的1、2、3、4型標準裁刀。

五、注意事項及保養

1、沖切裁刀刃平面應與工作臺平面平行，沖切時裁刀刃面不應與工作臺平面接觸，以免損傷裁刀刀刃。

2、沖切裁刀經使用后，應涂上防銹油，以防銹蝕。

3、使用后應用防塵套遮蓋，以防油污灰塵浸入。
