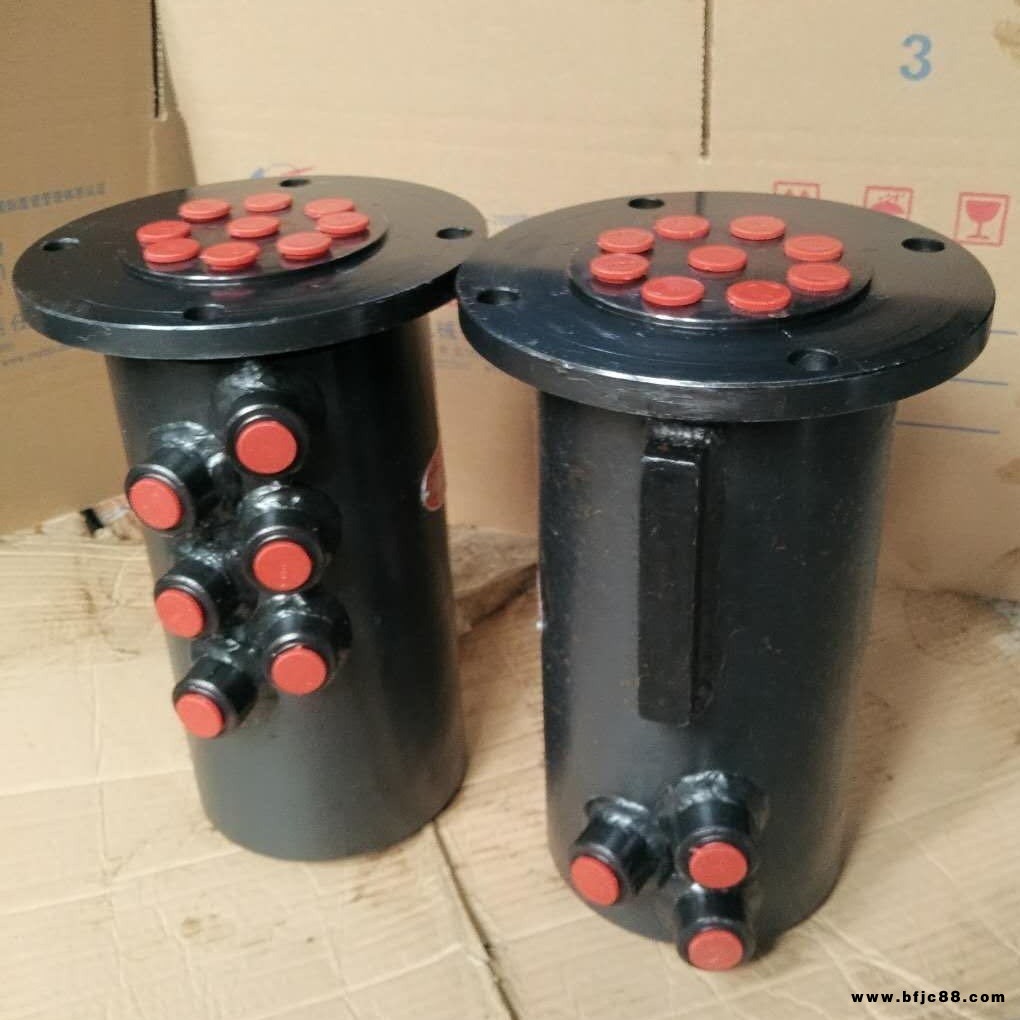

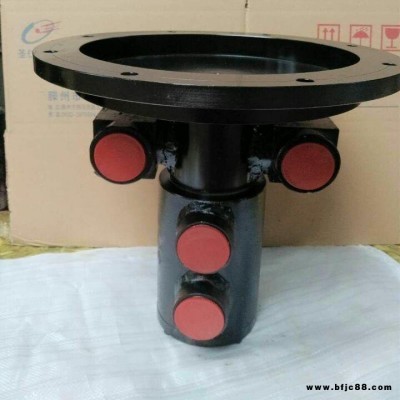

是否是您要找的旋轉接頭呢？?如果是的話，詳細技術參數、尺寸與報價請與我公司聯系!?郵箱：mengql1234@163.com?官方網站：http://www.cnzbjx.com/?如果不是可參考如下介紹進行選擇或直接聯系我們！?一、旋轉接頭的作用和特點?旋轉接頭的作用是將流體介質輸送管道與旋轉，往復運動或擺（轉）動某角度的設備相連接，?既保證連續不斷向運轉的設備、管道傳遞流體，又要防止流體介質相互串通、泄漏和外界雜物進入?工作介質。旋轉接頭是機器上的非功能部件，但是其作用，對整臺機器的設備，甚至整個工廠的影?響都很大。?二、旋轉接頭的型號選擇、分類與技術參數?㈠ 旋轉接頭的選型?1.?首先根據與旋轉接頭連接設備的結構確定使用旋轉接頭的類型，如果設備的結構決定了輸入?介質與輸出介質在設備的同一側實現，那么必須選擇雙向型旋轉接頭。如果設備的結構決定了輸入?介質與輸出介質分別在設備的兩側實現，那么必須選擇單向型旋轉接頭。?2.?如果設備要求同時輸送多種介質或將介質輸出送到多個位置時應考慮選用多通路型旋轉接?頭。?3.?根據所需輸入、輸出介質流量選擇旋轉接頭的通徑。?4.?根據介質的壓力及設備的轉速選擇具備相應性能的旋轉接頭。?5.?根據設備與旋轉接頭連接結構形式確定埋入式、法蘭式或螺紋連接及內管旋轉式或固定式連?接，同時切記，如果選擇螺紋式連接的旋轉接頭，必須明確設備的旋轉方向。?6.?選型時注意下列有關參數?1)?設備與旋轉接頭連接的結構形式及相關尺寸?2)?設備轉數及方向?3)?介質名稱及其溫度、壓力?4)?提供旋轉接頭與金屬軟管相連的接口形式及尺寸?㈡ 旋轉接頭的分類與技術參數?旋轉接頭字母涵義設定?H——銅、鑄銅殼體單端面密封系列旋轉接頭?Q——球面密封型式系列旋轉接頭?D——端面密封型式系列旋轉接?S——雙向流通型式系列旋轉接頭?d——單向流通型式系列旋轉接頭?（雙向流通？單向流通？不明白點這里 ）H?型旋轉接頭?使用參數?轉速：1000RPM-3000RPM（1RPM=1r/min）?溫度：150℃?壓力：1.8MPa(1 MPa=10?公斤)?適用介質：冷卻水、液壓油、冷卻劑、真空、壓縮空氣?注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。?訂貨信息：?應包括以及下方面：?1、完整的編號—可識別旋轉接頭型式、結構、規格、尺寸。?H?型包括以下幾種型號?Hd/ Hd-F/ HS-G/HS-GF/HS-X/HS-XF?Hd——合金殼體結構，單向螺紋連接式；?Hd-F——合金殼體結構，單向法蘭連接式；?HS-G——合金殼體結構，雙向內管固定螺紋連接式；?HS-GF——合金殼體結構，雙向內管固定法蘭連接式；?HS-X——合金殼體結構，雙向內管旋轉螺紋連接式；?HS-XF-----合金殼體結構，雙向內管旋轉法蘭連接式；?2、若訂購螺紋連接式旋轉接頭，請注明外管螺紋的左、右旋向。?左旋？右旋？不明白，看下圖片?D?型旋轉接頭?使用參數：? 高轉速：500RPM? 高溫度：300℃? 高壓力：1.8MPa?適用介質：水、蒸汽、油、空氣?注意：隨轉速、溫度、壓力的不同，使用極限值也不同?訂貨信息應包括以下方面：?1、完整的編號——可識別旋轉接頭型式、結構、規格、尺寸。?D?型包括以下幾種型號?Dd/ Dd-F/DS-G/DS-GF?Dd——端密封結構，單向螺紋連接式；?Dd-F——端面密封結構，單向法蘭連接式；?DS-G——端面密封結構，雙向內管固定螺紋連接式；?DS-GF——端面密封結構，雙向內管固定法蘭連接式；?2、若訂購螺紋連接式旋轉接頭，請注明外管螺紋的左、右旋向。Q?型旋轉接頭?使用參數：? 高轉速：100RPM? 高溫度：200℃? 高壓力：1.8MPa?適用介質：水、蒸汽、熱水、導熱油等?注意：隨轉速、溫度、壓力的不同，使用極限值也不同?訂貨信息應包括以下方面：?1、完整的編號——可識別旋轉接頭型式、結構、規格、尺寸。?Q?型旋轉接頭包括以下幾種型號?Qd /Qd-F/QS-G/QS-GF?Qd——球面密封結構，單向流通螺紋連接式；?Qd-F—球面密封結構，單向流通法蘭連接式；?QS-G——球面密封結構，雙向流通內管固定螺紋連接式；?QS-GF——球面密封結構，雙向流通內管固定法蘭連接式；?2、若訂購螺紋連接式旋轉接頭，請注明外管螺紋的左、右旋向。?高溫旋轉接頭（導熱油旋轉接頭）?使用參數? 高轉速：300r/min? 高壓力：2.0MPa? 高溫度：350℃?介質：導熱油、飽和蒸汽、過熱蒸汽、水、過熱水?注意：隨轉速、溫度、壓力的不同，使用極限值也不同?訂貨信息應包括以下方面：?1、完整的編號——可識別旋轉接頭型式、結構、規格、尺寸。?QR?型旋轉接頭包括以下幾種型號?QRD/QRD-F/QRS/QRS-F?QRD—單向螺紋連接式?QRD-F—單向法蘭連接式?QRS—雙向螺紋連接式?QRS-F—雙向法蘭連接式?2、若訂購螺紋連接式旋轉接頭，請注明外管螺紋的左、右旋向。多通路旋轉接頭?擁有多個獨立的流通通道，每個通道都采用?單獨密封，可保證各個通道的各種介質無泄?漏流通，也可根據客戶需求進行設計加工定?做 。?技術參數?1.壓力：35MPa?2..轉速：10-2000r/min?3..溫度：200℃--40℃?4.介質：水、液壓油、礦物油、蒸汽、空氣、乙炔?詳細技術參數與尺寸請于本公司聯系！?AC?液壓旋轉接頭?液壓旋轉接頭是一種專門用于低速高壓設備?的一種旋轉接頭，有直角，直通等多種樣式，?也可根據客戶需求進行設計加工定做 。?介質:液壓油，水?壓力:40Mpa?溫度:120℃?轉速:300r/min?詳細技術參數與尺寸請于本公司聯系！?回轉接頭?專門用于鋼性管道之間流體介質的活動連接起到?往復或低速旋轉運動，具有較高的耐磨性，旋轉?靈活，支撐能力強，具有可靠的密封能。? 高轉速：10-300RPM? 高壓力：10MPa? 高溫度：260℃?適用介質：空氣、氧氣、水?詳細技術參數與尺寸請于本公司聯系！是否找到適合您的旋轉接頭呢？?沒有的話，趕緊打電話聯系我們吧！不管是標準的還是非標的我們都可以設計研發生產！??三、中邦旋轉接頭的售后服務?1、.我公司本著“質量是企業生命”的原則，一直堅持“產品不試壓檢驗，不允許出廠”，對我們?的產品負責，對我們的客戶負責。?2、我公司產品質量保證期為一年，一年內對產品實行三包，即：包退、包換、保修。?3、我公司設有完善的售后服務部門?客服?QQ：2529803195?四、中邦旋轉接頭的榮譽?期待與您合作!?官方網站：http://www.cnzbjx.com/五、旋轉接頭的用途?旋轉接頭主要使用在經常旋轉還需提供介質通道的地方，用途十分廣泛，主要用于以下行業：?1、造紙 各種紙張的加工設備,如造紙機的烘缸、蒸球、涂布機、壓光機 等。?2、 纖維制品 、紡織、化纖及印染、麻紡工業，如床單煉漂機、絲光機、平洗機、真空干燥機、?精壓設備、毛巾燙平機、調節器、紡織品印染烘干設備。各種化學纖維制品有關加工設備等。?3、 橡膠及塑料 壓延機、螺旋擠出機、混合攪拌機、捏合機、旋轉和層壓機、橡膠用鼓式自動?硫化機和平板硫化機等、注射成型機、密煉機、發泡機、薄片制造機、開煉機、干燥機、漆布機、?漆紙機等。?4、皮革、人造革及合成革 制革、人造革和合成革的加工制造設備：涂覆機、原布機、精洗?機、熱輥壓力機、輥筒干燥設備等。?5、印刷 旋轉式膠版和照相凹版印刷機、分層干燥設備、混料器等。?6、化工及藥品 圓筒形、圓臺形和類似鼓形的干燥機、滾壓試驗設備、球磨機、層壓機、電石爐?的電極提升、壓放裝置、分餾用工業萘轉鼓結晶機。?7、食品 糧食、食品烘干設備、捏和機、泄放器、滾壓粉碎設備、旋轉烘干設備。?8、 煉鋼、金屬及合金制品 連續鑄造機、熱鋼板矯直機、拉絲、軋鋼機、精度較高的滾壓設?備、擠壓機、滾壓機、線和管的滾壓設備、裝卸機械、制造硬質合金的濕磨機。?9、 電器 雙水內冷發電機轉子冷卻、電線電纜的加工設備。?10、 卷煙 烘絲機、烘筋機。?11、 建材 塑料壁紙的加工設備、試驗設備、印花機、壓花機、溝底印花機、木材加工的熱壓?機。石棉制品的制板機。軟木制品的加工設備。?12、 機械制造 油壓機、水壓機、氣液動有關設備、冷卻用螺旋壓力機、沖和鍛設備的夾緊和抓?牢裝置、縮徑設備、撓性軟管的卷取設備、加轉臺機構、磨礦設備、機床、真空設備、鏜床、組合?機床潤滑及冷卻裝置。?13、 玻璃工業 滾筒式投料機。?14、地質 石油或其他礦產鉆探用的鉆機。?總之，凡用蒸氣、水、油、煤氣、空氣、鹽水、氨等氣體和液體用于加熱、干燥和冷卻的圓筒?形、鼓形、圓臺形、球形轉動設備和往復運動或擺（轉）動任意一個角度的設備，以及用于夾緊、?制動、抓牢的氣、液動有關設備均可配用旋轉接頭。?具體我們的機械該選擇哪種旋轉接頭呢？具體分類如下：?Q?型接頭——主要適用于造紙機械、烘缸、涂布機、壓光機、單面瓦楞機、三層、五層、七層瓦楞?紙板生產線、橡膠及塑料行業、壓機、螺紋擠出機、混合攪拌機、鼓式自動硫化機、平板硫化機、?密煉機、發泡機、干燥機、薄皮制出機等,介質一般為通水、通氣、蒸汽、冷水、通海水等等?H?型接頭——主要適用于床單煉漂機絲光機、平洗機、真空干燥機、精壓設備、紡織印染、烘干設?備、化學纖維制品、冷卻加工等介質、適用于水、熱油、油類、缺點是耐壓較低。?D?型接頭——適用于水、蒸汽、熱油、空氣、等介質的中速設備； 高轉速：500RPM; 高溫度：?300℃。采用平衡式密封結構，穩定性高，轉速快。空心軸通過螺紋或法蘭連接到輥子或滾筒上，為?主要的旋轉部件與設備同步運動。密封環、空心軸、波紋補償器組成浮動的雙端面密封摩擦副，起?到了良好的密封及減少磨損的作用，延長了使用壽命。?HM?埋入式接頭——鋼廠?1550?型大阪坯連鑄機、1900?型、200?型厚板坯連鑄機、扇形段、薄板坯、?連鑄機等?六、旋轉接頭的安裝、維護與保養?㈠ 安裝前的準備工作及注意事項?1.?在安裝旋轉接頭之前，清除管道以及輥筒和旋轉接頭內部所有硬質顆粒和其它污物。2.?檢查選用旋轉接頭類型、規格、型號是否正確，與配裝使用機器和管道、管段、連接零件是否缺?少。?3.?旋轉接頭空心軸采用螺紋連接時，應檢查螺紋的旋向是否與配裝旋轉體旋轉方向相反，尺寸是否?相同。?4.?對配置有滾動軸承的旋轉接頭，應檢查出廠日期，若因時間長原加潤滑脂已失效，安裝前需將旋?轉接頭拆開，去掉失效的油脂，并對零件進行清洗，更換新的潤滑脂。?㈡ 安裝順序?旋轉接頭應根據安裝使用說明書的要求正確安裝 否則其密封性能及其壽命將不能充分發揮出來?1.?單向旋轉接頭與配用設備的裝配與安裝。?1)?把金屬軟管和過渡接頭或法蘭直接與旋轉接頭相連，連接時用工作臺臺鉗夾持旋轉接頭殼體安?裝，以防搬壞密封件。?2)?當空心軸與配用旋轉體采用螺紋連接時，一般在螺紋處涂一層白鉛油或聚四氟生料帶，用工具夾?緊空心軸；一般都設計有使用扳手夾口平面，對正旋轉體螺紋聯接孔中心旋入，直至旋緊為止。?3)?當空心軸與配用旋轉體采用法蘭連接時，應在伸出法蘭空心軸端部加一厚薄均勻的墊圈如紫銅?墊、聚四氟墊，然后對正配用旋轉體端部配合部分和螺孔，用螺栓固定，緊固螺栓時，應對角緊?定， 后擰緊，力矩應該等同。?4)?裝配旋轉接頭的止轉和承重吊裝結構零件，并調整其殼體與空心軸同心度一致，防止旋轉接頭裝?機使用時殼體振擺或轉動。?2.?對于雙向內管固定式旋轉接頭外管與配用旋轉體的連接與單向旋轉接頭相同，所不同的是內管的?安裝。?1)?內管與旋轉接頭的端蓋的連接方式一般采用錐管螺紋和管螺紋連接，其連接與配用旋轉體的旋向?相反，與外管采用螺紋或配用旋轉體連接的旋向相同。外管采用法蘭連接時，內管與端蓋采用螺紋?連接后，須用螺母將內管端部鎖緊于端蓋內。?2)?安裝時將內管由外管端部孔向內對正旋轉接頭端蓋螺孔旋緊固結，然后將內管送入配用旋轉體的?內腔，若采用虹吸式，應調正虹吸彎頭管口向下，然后將外管與配用旋轉體固定裝配連接。?3.?雙向內管旋轉式旋轉接頭外管與配用旋轉體的連接裝配與單向旋轉接頭相同，不同點是內管的安?裝裝配。?1)?在安裝外管之前 先將內管與配用旋轉體裝配。這種結構內管與配用旋轉體一般采用螺紋連接，?其旋向與配用旋轉體的旋向相反。?2)?拆下旋轉接頭的端蓋，當內、外管之間采用填料密封時，應將填料壓蓋、止轉銷，有的旋轉接頭?設計有此零件拆下，視情況不同松動填料，或取出填料，然后將內管對正外管中心裝入，將外管與?配用旋轉體固定連接，然后按原拆開的順序反向將內管填料壓蓋、端蓋等裝配好。?4.?在未與配用輸送流體的管道管件連接前應做好以下工作?1)?用手或工具扳動旋轉接頭殼體，檢查是否轉動靈活，否則需查找原因，調整。?2)?配有滾珠軸承且設計有潤滑油脂加入和泄放孔時，℃應檢查是否是加油孔向上，泄放孔向下，并?檢查直通注油杯在搬運過程中是否碰壞、堵塞。?3)?檢查并調正流體進入或引出管道位置是否與旋轉接頭相應孔道對應并符合設計要求。?4)?裝配旋轉接頭的止轉和承重吊裝結構零件，并調整其殼體與空心軸同心度一致。?5） 根據旋轉接頭安裝使用說明書裝配連接金屬撓性軟管，或其他撓性軟管，及其他有關管件，并?與輸送流體的管道連接固定。?5、安裝使用后就開始泄漏的原因及處置對策?1.?空心軸與配用旋轉體同心度不夠，檢查尺寸精度，調整與旋轉體的固定連接。?2.?殼體或底蓋底孔與空心軸周圍間隙不等，密封環傾斜，調整吊掛、支承或導向桿結構及金屬軟管?松緊度 保證空心軸、殼體與配用旋轉體的同心度。特別是導熱油系列 易發生此現象，請安裝時?一定注意。3.?配裝機器精度低，端面垂直度、徑向軸向間隙大，振動大，查找原因，修配配裝設備。?4.?摩擦密封面未磨合，待磨合使用一段時間達到平衡粗糙度后，將會停止泄漏。?5.?硬度較高顆粒狀固體或異物，在裝配或安裝使用時進入摩擦副密封面間，研磨摩擦副磨擦面的更換。
