產品典型應用

被動式建筑防火系統防火風管、特種防火板材

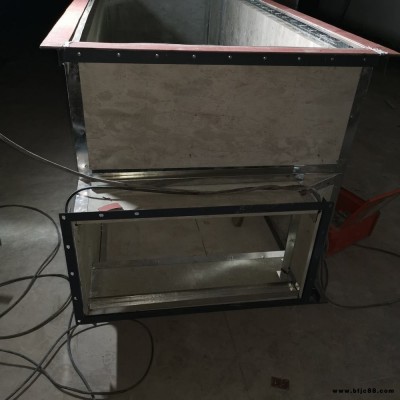

【應用三∶防火風管】

用硅酸鈣板制作防火風管分為兩種情況，自撐式防火風管系統和鐵皮風管防火包覆系統。耐火極限一般為1-3 小時。

自撐式風管組成一般包含硅酸鈣板、L型邊/角龍骨、自攻螺釘/抽芯鉚釘、角鋼托架、吊桿、密封膠、鐵皮條等。當風管長邊≤1m 時，無需額外加固;當風管長邊大于1m，≤1.22m 時應在每節管段上下面板中心處設置一個內支撐加固;當分管長邊大于1.22m，<2m時，應采用外角鋼法蘭 50*50*5mm 連接方式安裝;長邊大于2m時，外角鋼法蘭 63*63*6mm 連接方式安裝。

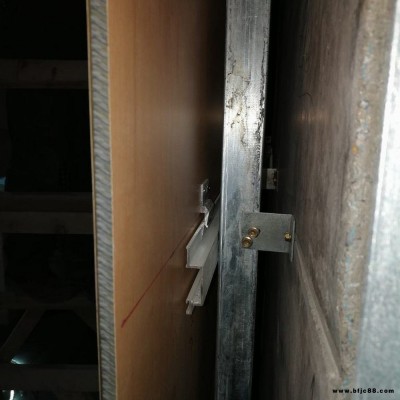

鐵皮風管防火包覆系統組成包含硅酸鈣板、包鐵皮U型龍骨、L型邊/角龍骨、自攻螺釘/抽芯鉚釘、角鋼托架、吊桿、密封膠、鐵皮條等。

具體操作方法∶

1.根據鐵皮風管尺寸，裁切U50型龍骨用抽芯鉚釘組合到鐵皮風管外側，并按 1220mm 間距依次安裝。2.用L型輕鋼龍骨連接輕鋼龍骨四個轉角，形成輕鋼龍骨骨架。3.鋪保溫材料與鐵皮風管和輕鋼龍骨骨架之間（如有保溫要求時）。4.根據輕鋼龍骨骨架切割硅酸鈣板。

5.用自攻螺釘，釘距 200-250mm 固定硅酸鈣板于輕鋼龍骨骨架。6.當風管邊長大于 1.22m 時，應在輕鋼龍骨骨架上增加 U50 型龍骨支撐。
