| 品牌 : | 皇泰 | 型號 : | 1500 |
| 用途 : | 焊接 | 工作形式 : | 點焊 |
| 驅動形式 : | 電動 | 電流 : | 交流 |
| 作用對象 : | 金屬 | 焊接原理 : | 冷焊 |
| 動力形式 : | 超聲波 | 作用原理 : | 脈沖 |
| 樣式 : | 懸掛式 | 加工精度 : | 大功率 |
| 是否二手 : | 全新 | 額定輸入容量 : | 1 |
| 負載持續率 : | 1 | 產品別名 : | 鋼結構生產線設備 |
| 產地 : | 江蘇 | 是否進口 : | 否 |

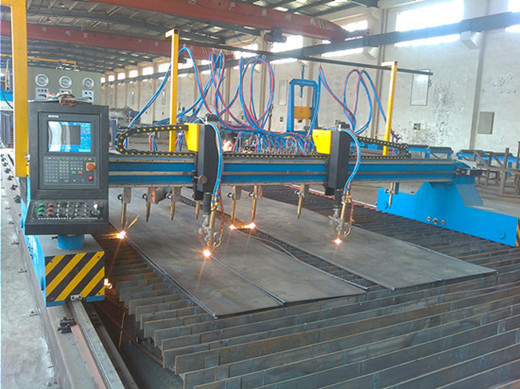

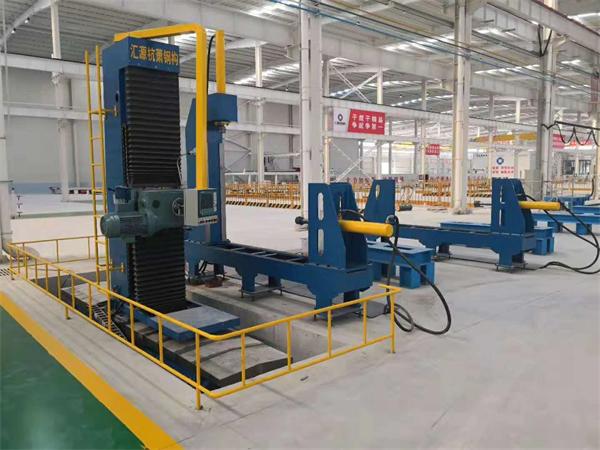

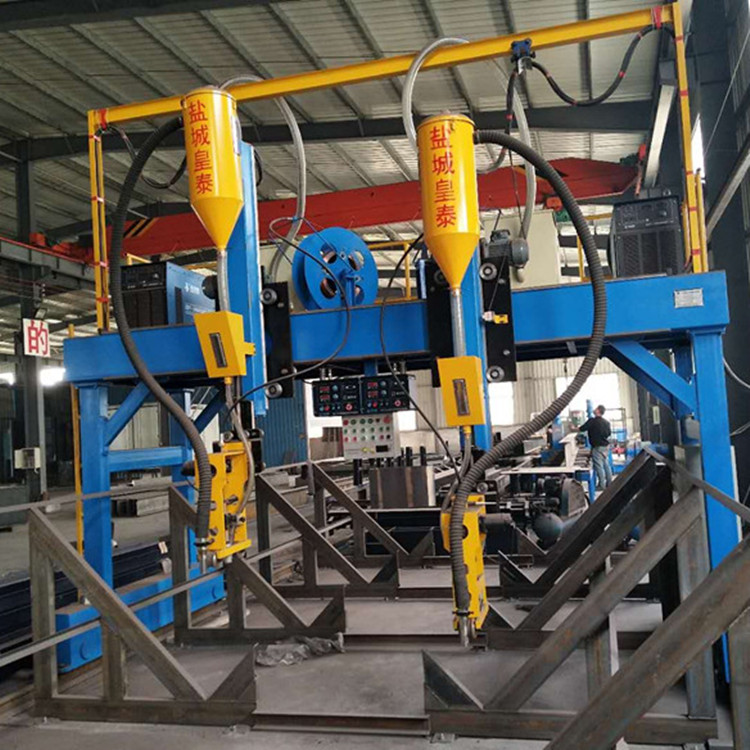

鋼結構設備一般包括 組立機 龍門焊 矯正機 拋丸機 數控直條切割機等產品。
鋼結構設備組立機性能特點及參數
組立機技術參數
● 適用工件腹板高度： 200—1500mm
● 適用工件腹板厚度： 6—40mm
● 適用工件翼板寬度： 200—800mm
● 適用工件翼板厚度： 6—40mm
● 適用工件長度： 4000—15000mm
● 組立速度： 0.5—6m/min
● 輸入輥道： 3000mm×3（其中一節為主動傳動）
● 輸出輥道： 3000mm×3（其中一節為主動傳動）
● 電氣總成： 采用交流變頻器
● 裝機總容量： 主機功率：11.7Kw
● 電 源： 3相 AC380V 50HZ
鋼結構設備組立機 性能特點

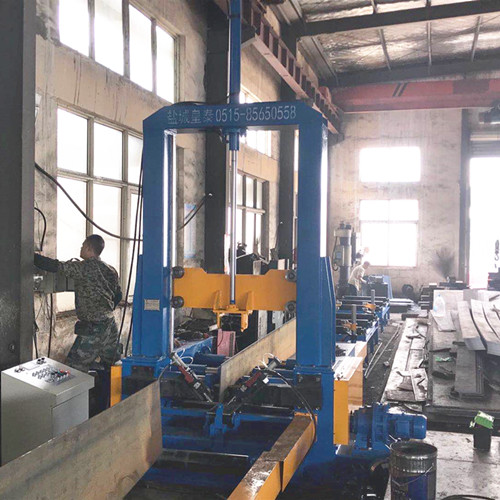

ZX15型H型鋼自動組立機組立精度高，速度快，成熟穩定，已在大批量生產應用。
主機的翼板腹板對中夾緊分別采用聯動機構同步動作，翼板腹板對中夾緊裝置各有兩套，分別由液壓缸驅動，液壓缸推動齒條帶動齒輪轉動，齒輪又帶動其他傳動機構（鏈輪鏈條），通過絲杠螺母轉化為直線運動，在兩側同步推拉翼板腹板夾緊輪，完成翼板腹板的對中夾緊。翼板腹板夾緊采用液壓缸推動，不僅力量較大，而且增加了翼板腹板夾緊的柔性，在翼板寬度因為切割或其他原因不規則時，以及腹板接長焊縫造成厚度變化時，可以自動伸縮避免影響工件的通過。
鋼結構設備組立機供貨范圍及組成單元
● 組立機本體 含：主機架、上門架、翼板幅板同步夾緊對中系統、主傳動電機減速器等
● 輸入輥道 含：主動被動輥道共3m×3套、2組拉桿系統等
● 輸出輥道 含：主動被動輥道共3m×3套
● 液壓系統 含：油泵泵站、高壓膠管、3個液壓缸等
● 電控系統 含：電器柜、交流變頻器等
● 手動點焊系統 含： 315焊機兩臺(可選用)，手點焊機構
● 備品備件 含：按鈕3只、HH54PDC24V繼電器2只、熔芯4A、6A各3只
組立機技術文件
● 整機使用說明書（包括電器原理圖、液壓原理圖、易損件表等）
● 變頻器使用說明書、液壓泵站使用說明書
鋼結構設備培訓與售后服務
1、設備免費保修一年，終身維修(人為事故除外)。
2、本公司負責免費為用戶培訓操作人員，培訓地點雙方商定。
3、保修期滿后，維修費用每年減一折。
4、公司售后服務部設24小時服務熱線，保證接到用戶故障信息后2小時內響應，24-48小時內到達用戶現場處理故障，故障不排除不離開現場。
